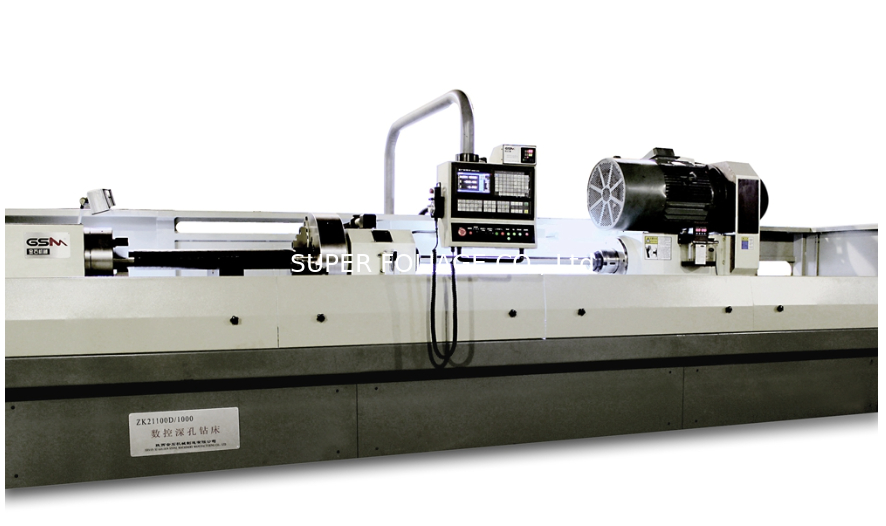

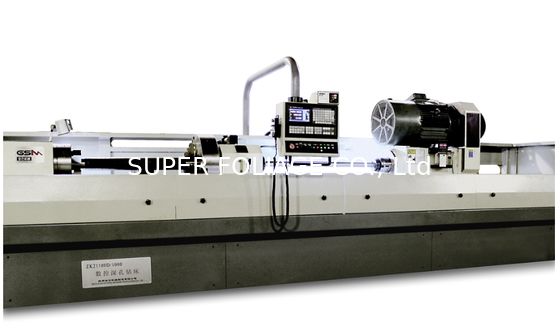

BTA-diepgatboormachine ZK21100*D/1000

BTA diepgatboormachine ZK21100*D/1000

Verwerkingsmethode: BTA, interne spaanafvoer
CNC-systeem: FANUC OI Mate TC / GSK980TDC (Optioneel)
Boorstang: roterend en voeden, frequentie snelheidsaanpassing Werkstuk: niet-roterend
Geleidehuls: hydraulisch aangedreven
Klemmen: Het linker deel van het werkstuk wordt vastgeklemd door een hydraulische klauwplaat, het rechter deel door een handmatige zelfcentrerende klauwplaat. Het klemmen is betrouwbaar.

Boorcapaciteit
1. Aantal spindels: 1 STUK
2. Boordiameterbereik: φ40～φ100 mm
3. Max. boordiepte: 1000 mm; 1500 mm
4. Max. diameter van het werkstuk: 250 mm; 320 mm 5. Klembereik: 1000 mm; 1500 mm Boorsnelheid
1. Max. rotatiesnelheid boorstang: 750 tpm
2. Voedingssnelheidbereik: ≤200 mm/min
3. Snelle verplaatsingssnelheid ≤1000 mm/min
Boornauwkeurigheid
1. Scheefstand: ≤1,0/1000 (verhouding lengte tot diameter <100)
2. Maatnauwkeurigheid: IT8～IT11
3. Ruwheid: Ra1.6～Ra3.2
Machinevermogen
1. Vermogen boorstangmotor: 37 KW
2. Oliekoelvermogen: 0,8 KW
3. Oliepompmotor: 2×11 KW (dubbele pompgroep) 4. Vermogen voedingsmotor: 4,7 KW 30 M.N
5. Totaal vermogen: 70KW
Hydraulisch systeem
1. Max. debiet: 320 L/min
2. Max. druk: 5 MPa
3. Filterprecisie: 20 um
4．Olietankcapaciteit: 1600 L
Basisafmetingen & Gewicht
1. Grondoppervlak: 6500×3000×1800 mm
2. Afstand tussen boorstangcentrum en grond: 1070 mm
3. Gewicht hoofdmotor: 7,5 T
4. Gewicht hydraulisch systeem: 2,5 T
