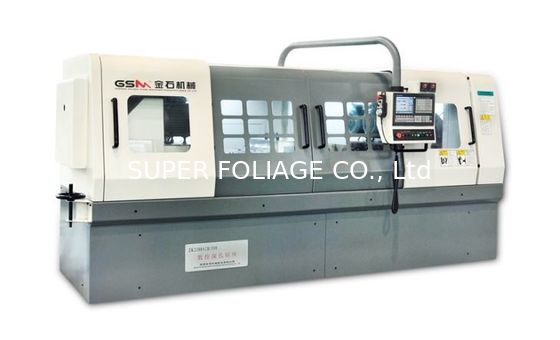

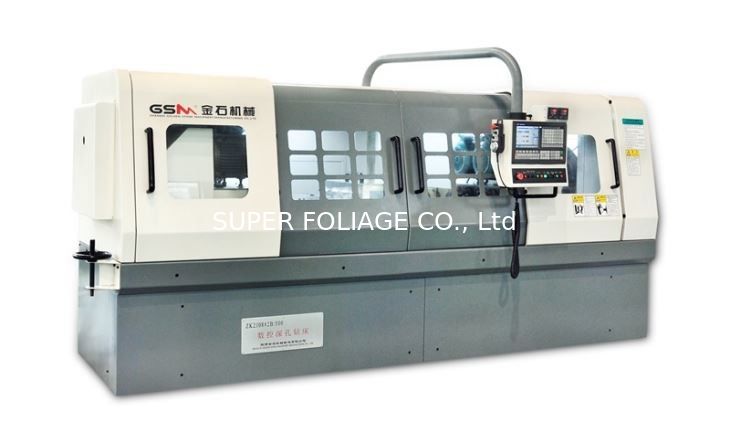

Dual-spindle diepe boormachine ZK2108×2B/500 voor precisie kleine diameter medische industrie toepassingen

Hoogprecisie CNC-gunboormachine met geavanceerde functies

Kenmerken

1.Verwerkingsmethode wordt ingevoerd pistoolboren ((interne olie koelmiddel en externe chip verwijdering);

2.CNC-besturing, het systeem is geïntroduceerd FANUC merk;

3.De draaiveldsnelheid van de boorspindel wordt op frequentie ingesteld;

4Het werkstuk wordt automatisch door de schommel geplaatst en met de klem vastgemaakt.

Hoofdparameter

Boorvermogen

1.Nr. van spindel:2 PCS

2.Boringsdiameterbereik:φ1.5～φ8,0 mm

3.Max. Boorddiepte:500 mm

4.Diameterbereik van het werkstuk:≤φ50 mm

5Max. lengte van het werkstuk:500 mm

Boringssnelheid

1.Max. Rotatiesnelheid van de boorstam: 15000 r/min.

2.Werkstuk roterend:500 r/min

3.Snelheidsbereik:≤ 1500 mm/min

4.Snel bewegen: ≤ 2000 mm/min.

Boringsnauwkeurigheid

1- Onbekendheid.:≤1,0/1000 boordiepte(niet-roterende werkstuk)

≤ 0,5/1000 boorgediepte(met een diameter van niet meer dan 20 mm,)

2.Dimensionale nauwkeurigheid:IT7～IT11

3- Ruwheid.:Ra0.4～Ra1.6

Machinevermogen

1.Kracht van de boorstammotor:2 × 1,1 kW

2Vermogen van de roterende motor van het werkstuk: 2 × 1,1 kW

3Vermogen van de motor van de oliepomp:2 × 4,0 kW

4Vermogen van de voermotor:1.8 KW

5.Power van olie koelmachine:2.8 KW

Hydraulisch systeem

1.Max. Stroom: 2 × 20 L/Min.

2Max. druk:16 MPa

3Filternauwkeurigheid: 10 um

4- Ik heb het niet.Olie tankcapaciteit: 960 L

Basis afmeting en gewicht

1Ground Area:(L*W*H) 4500*3000*1800 mm

2.Afstand tussen het middelpunt van de boorstam en de grond: 1070 mm

3Hoogte van de boorstam en de geleidingsrail:297.0 mm

4. Afstand tussen Spindels:220 mm

5Gewicht van de hoofdmotor:5.0 T

delen voor de bewerking van machines

Typische toepassing: naaldklep, spuitstuk, botschroef, ejectorhuls.
