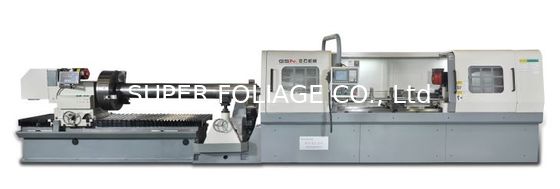

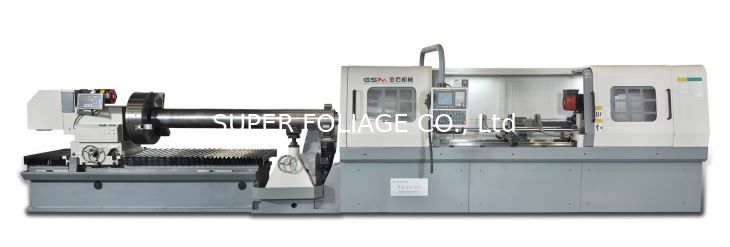

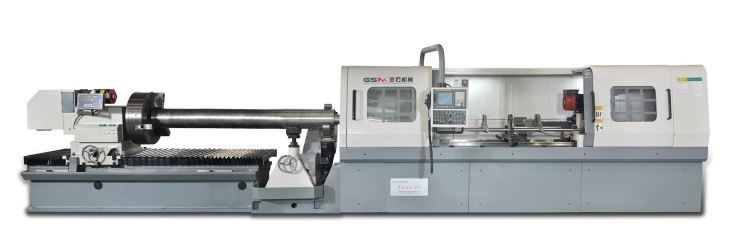

ZK2135E/2500 diepe boormachine met roterende & CNC indexeringspindel

ZK2135E/2500 Diepgatboormachine met Roterende & CNC Indexeer Spindel

De ZK2135E/2500 diepgatboormachine beschikt over geavanceerde mogelijkheden, waaronder boortechnologie met interne oliekoeling en externe spaanafvoer. Hij is uitgerust met een FANUC-merk CNC-besturingssysteem en een frequentie-aangepaste roterende boorspindel. Het werkstuk wordt stevig vastgeklemd met behulp van een hydraulische klauwplaat en een middenframe, waardoor de machine concentrische, excentrische en indexeerboorbewerkingen met hoge precisie kan uitvoeren.

Belangrijkste Parameter

Boorcapaciteit

1. Aantal Spindels: 1 ST

2. Boordiameterbereik: φ5～φ35 mm

3. Max. Boordiepte: 2500 mm

4. Werkstukdiameterbereik: φ270 mm; φ500 mm

5. Max. Lengte van Werkstuk: 2500 mm

6. Max. Excentriciteit: φ270 mm; φ500 mm

Boorsnelheid

1. Max. Rotatiesnelheid Booras: 5500 tpm

2. Voedingssnelheidbereik: ≤1500 mm/min

3. Snelle Verplaatsingssnelheid ≤2000 mm/min

Boornauwkeurigheid

1. Scheefstand: ≤1.0/1000 boordiepte(lengte tot diameterverhouding≤100)

2. Maatnauwkeurigheid: IT7～IT10

3. Ruwheid: Ra0.8～Ra3.2

Machinevermogen

1. Vermogen Booras Motor: 5.5 KW

2. Vermogen van Werkstuk Roterende en Indexeer Motor: 2.2 KW

3. Oliepomp Motor: 2×5.5

4. Vermogen Voedingsmotor: 1.8 KW

5. Vermogen Oliekoelmachine: 2.8 KW

6. Totaal Vermogen: 28KW

Hydraulisch Systeem

1. Max. Debiet: 110 L/Min

2. Max. Druk: 12 MPa

3. Filterprecisie: 20 um

4．Olietank Capaciteit: 1360 L

Basis Afmetingen & Gewicht

1. Grondoppervlak:(L*B*H) 7800*3200*1500 mm

2. Afstand tussen Booras Centrum en Grond: 1070 mm

3. Gewicht Hydraulisch Systeem: 2 T

4. Gewicht Hoofdmotor: 8 T
