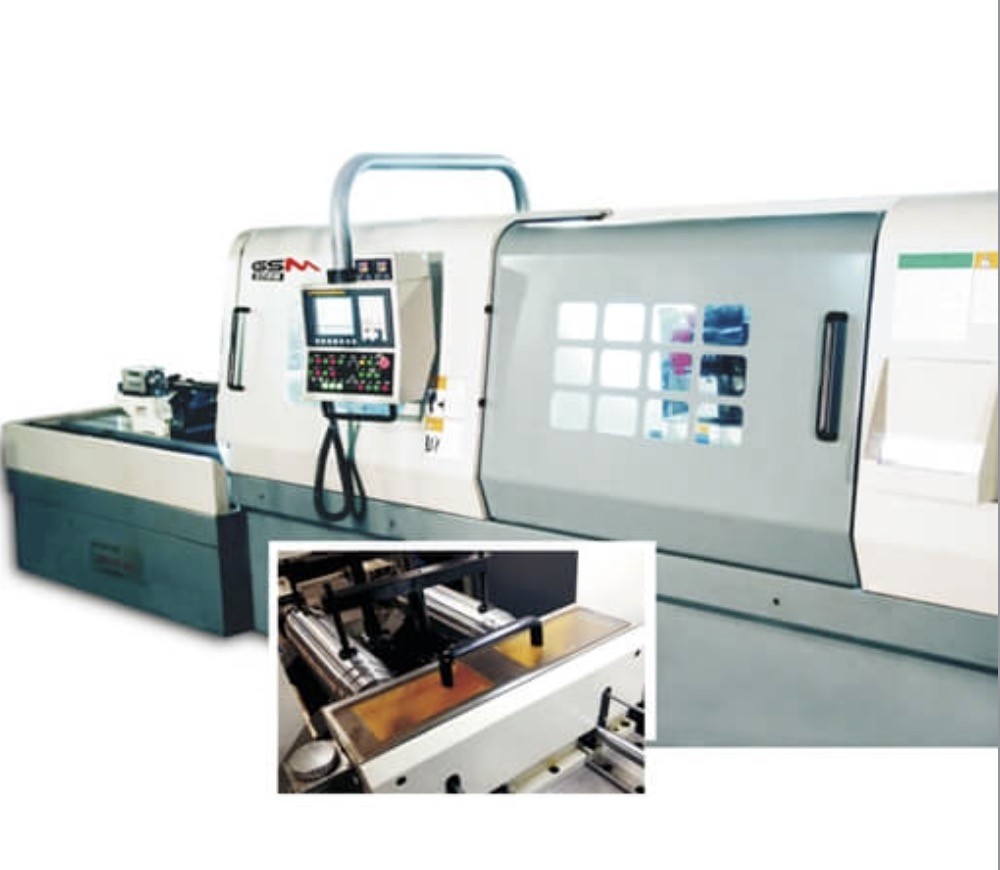

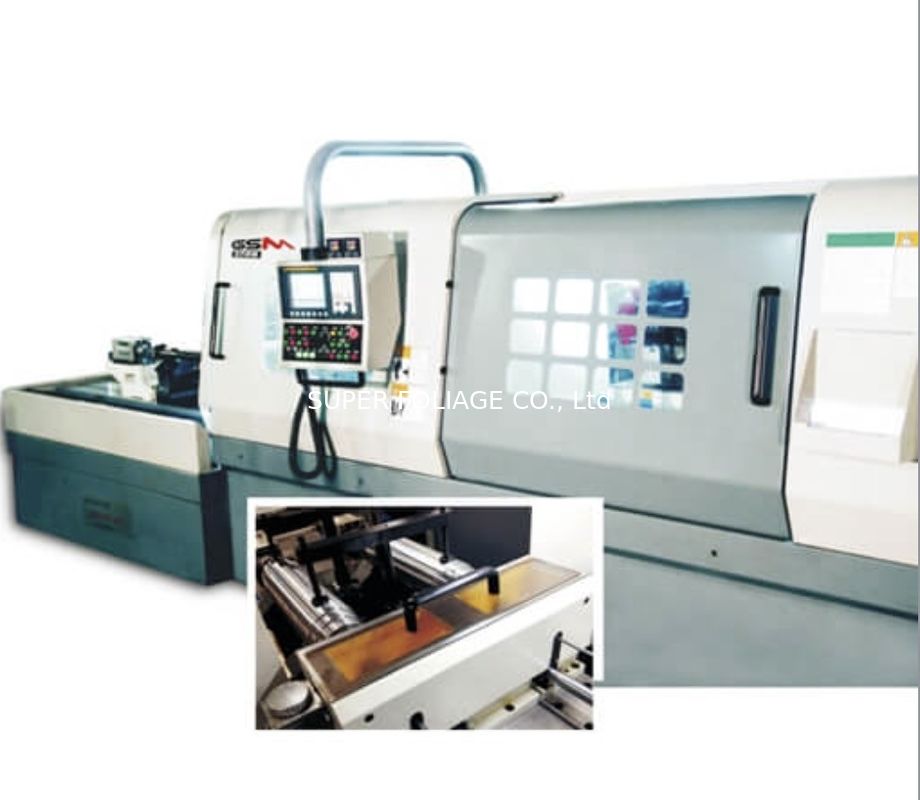

ZK2125×2C/1500 zijdelings rijdende pistoolboormachine

ZK2125×2C/1500 boormachine met zijwaartse verplaatsingsfunctie

Belangrijkste parameters

Boorcapaciteit

1. Aantal spindels:2STUKS

2. Afstand tussen spindelcentra: 350 mm

3. Boordiameterbereik: φ5～φ25,0 mm

4. Tafeloppervlak: 1600*600 mm

5. Max. boordiepte:1500mm

6. Werkstukdiameterbereik: ≤φ250 mm

7. Max. lengte van het werkstuk: 1500 mm

8. Zijwaartse verplaatsingsafstand van de tafel: 200 mm

Boorsnelheid

1. Max. rotatiesnelheid van de booras:5500 tpm

2. Voedingssnelheidbereik: ≤1500 mm/min

3. Snelle verplaatsingssnelheid ≤2000 mm/min

Boornauwkeurigheid

1. Scheefstand: ≤1,0/1000 boordiepte(lengte tot diameterverhouding ≤100)

2. Maatnauwkeurigheid: IT7～IT11

3. Ruwheid: Ra0.8～Ra3.2

Machinevermogen

1. Vermogen van de booras motor: 7,5 KW

2. Vermogen van de oliepomp motor: 2×7,5 KW

3. Vermogen van de voedingsmotor:1,8 KW

4．Vermogen van de oliekoelmachine:3,5 KW

5. Totaal vermogen: 40KW

Hydraulisch systeem

1. Max. debiet: 120 L/min

2. Max. druk:12 MPa

3. Filterfijnheid:20 um

4．Olietankcapaciteit: 1360 L

Basisafmetingen & gewicht

1. Grondoppervlak:(L*B*H)6000*2700*1800 mm

2. Afstand tussen boorascentrum en grond:1070 mm

3. Hoogte van boorascentrum tot geleiderail:242,0 mm

4. Gewicht van het hydraulisch systeem:2,5 T

5. Gewicht van de hoofdmotor:7,5 T

Typische toepassing: concentrische gaten en excentrische gaten van asonderdelen, diepgatboren van plaatonderdelen.
