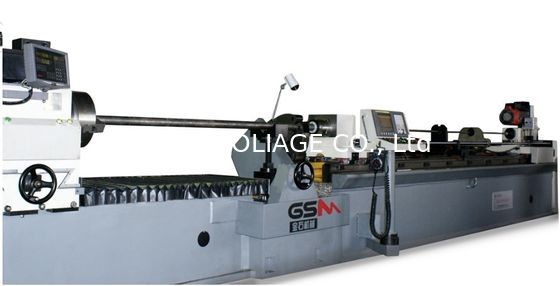

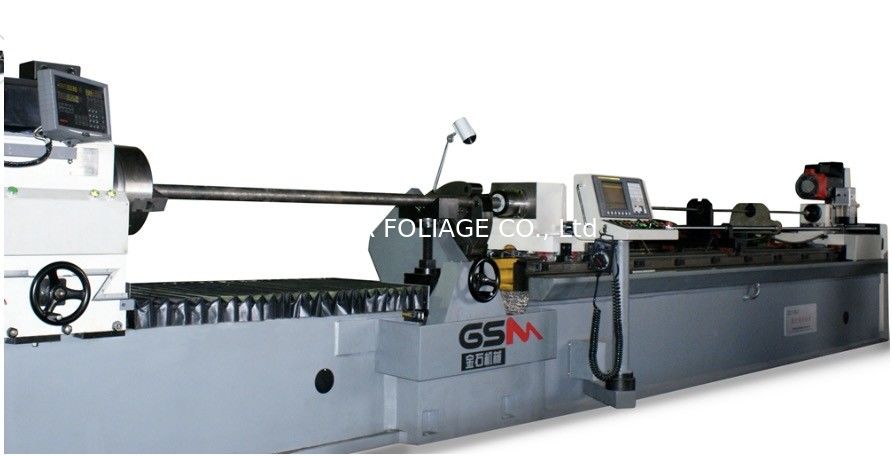

ZK2135E/2500 diepe boormachine met roterende en CNC-indexingsfuncties

ZK2135E/2500 diepe boormachine met roterende en CNC indexering functie van het werkstuk hoofdspindel

ZK2135E/2500 diepe boormachineHet gastlichaam is onderverdeeld in het linker deel en als werkstukklem en het rechter deel als boorstamvoeding.De eindkant is gekoppeld aan de schroeven en pinnen. Hydraulische chuck en hydraulische middenframe worden gebruikt om het werkstuk vast te klemmen. De basisonderdelen van de machine zijn HT300 precieze giet. Bal schroef en rollende gids worden gebruikt voor boor stam voeding.

Kenmerken

1. Verwerkingsmethode wordt geïntroduceerd pistoolboren (interne olie koelmiddel en externe chip verwijdering)

2. Het CNC-besturingssysteem wordt geïntroduceerd onder het merk FUNAC.

3. De boorspindel’s rotatie is frequentie aangepast.

4. Het werkstuk wordt vastgeklemd met een hydraulische chuck en een middenframe.

5. De machine is in staat om concentrisch gat, excentrisch gat en indexgat te boren.

Hoofdparameter

Boorvermogen

1. Nummer van de spindel:1 stuks

2. Boringsdiameterbereik:φ5～φ35 mm

3. Max. Boordiepte:2500mm

4. Diameterbereik van het stuk:φ270 mm; φ500 mm

5. Max. lengte van het werkstuk:2500mm

6. Max. excentrisch: φ270 mm; φ500 mm

Boringssnelheid

1. Max. Rotatiesnelheid van de boorstam:5500 r/min

2.Versnellingsbereik:≤ 1500 mm/min

3.Snel bewegen snelheid ≤ 2000 mm/min

Boringsnauwkeurigheid

1. Vervorming:≤1,0/1000 boordiepte(verhouding tussen lengte en diameter≤100)

2. Dimensionele nauwkeurigheid:IT7～IT10

3. Ruwheid:Ra0.8～Ra3.2

Machinevermogen

1. Vermogen van de boorstammotor:5.5 kW

2. Vermogen van de roterende en indexerende motor van het werkstuk:2.2 kW

3. Oliepompmotor: 2x5.5

4. Vermogen van de voermotor:1.8 KW

5. Vermogen van olie koelmachine:2.8 KW

6.Totaal vermogen:28KW

Hydraulisch systeem

1. Max. stroom: 110 L/min

2. Max. druk:12 MPa

3. Filternauwkeurigheid:20 um

4- Ik heb het niet.Olievatcapaciteit:1360 L

Basis afmeting en gewicht

1. Grondoppervlak:(L*W*H) 7800*3200*1500 mm

2. Afstand tussen boorstamcentrum en grond:1070 mm

3. Gewicht van het hydraulisch systeem:2 T

4. Gewicht van de hoofdmotor:8T

delen voor de bewerking van machines

Typische toepassing:hydraulische steun, cilinder, concentrische gaten en excentrische gaten van asonderdelen.
