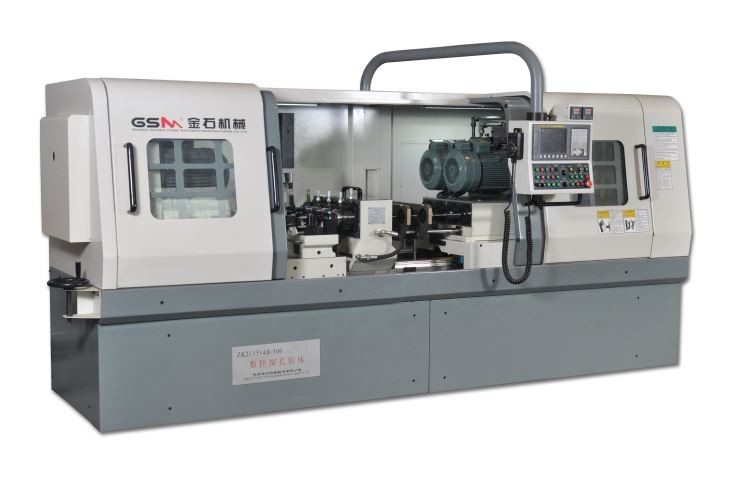

ZK2115X4/500 Vier-spindel pistool boormachine voor de automobielindustrie met hoge efficiëntie

Het is een vier-spindel diepgat boormachine, die voornamelijk wordt gebruikt bij het boren van concentrische gaten van kleine en middelgrote roterende schachtonderdelen met een groot volume.Multi spindle en werkpositie ontwerp zorgt voor boren meerdere werkstuk tegelijkertijdEen uitgebreid vastklemmetodeontwerp met een ondersteunende steunstructuur zorgt voor een snelle vastklemming.

Hoofdparameter van de machine

Verwerkingsvermogen

1Aantal spindels: 4 stuks

2De diameter van het boorgat: 5 mm - 15 mm.

3- Boordiepte: 500 mm

4. Werkstuk: olierel met hoge druk van alle soorten

5Werkstuklengte: 500 mm

Verwerkingssnelheid

1Max. draaiveld van de boorstam: 5000 r/min.

2. Draaiingssnelheid van het werkstuk: 0 speciale klemmen

3Versnellingsbereik: ≤ 1500 mm/min.

4. Snelle snelheid: ≤ 2000 mm/min

Bewerkingsnauwkeurigheid

1. Scheefheid van het boorgat: ≤ 1,0x1000 (boorlengte) mm

2. Dimensionale nauwkeurigheid: IT8

3Ruwheid: Ra0,8 Ra1,6 geen duidelijke schrammen op ijzeren splinters

Machinevermogen

1- Kracht van de boorstammotor: 2x5.5KW

2Vermogen van de motor van de oliepomp: 2x7,5 kW

3- Voermotorvermogen: 2,3 kW

4- Olie temperatuur koelmiddel machine vermogen: 4.05kw

Hydraulisch systeem

1Maximale doorstroming: 4x40L/min.

2Maximale druk: 10 MPa

3Filternauwkeurigheid: 20um

4Oliecapaciteit: 1360 liter

Basis afmeting en gewicht

1. Grondoppervlakte ((L*W*H): 4500*3000*1800 ((boordiepte verwijst naar 500 mm)

2Afstand tussen boorstamcentrum en vloer: 1070 mm

3Hoogte tussen boorstam en geleidingsrail: 297 mm

4Afstanden tussen spindels: 140 mm

5Gewicht van de machine: 6,5 ton

Afbeelding van de bewerking van het machineonderdeel

Typische onderdelen:hoogdruk-olie-rail.Het werkstukklemapparaat is speciaal ontworpen voor een oliespoor met hoge druk.
