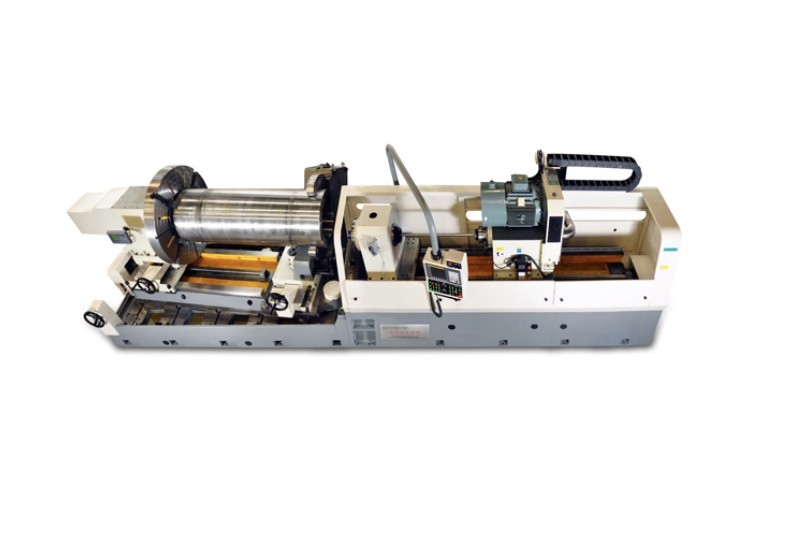

BTA-diepe boormachine ZK21150*D/1500

BTA-diepe boormachine ZK21150*D/1500

Bij de verwerking wordt gebruik gemaakt van de BTA-methode (interne chip verwijdering) met behulp van een FANUC OI Mate TC CNC-systeem.met een vermogen van niet meer dan 50 WDe spindel van het werkstuk is voorzien van CNC-indexering en kan tijdens het boren worden vergrendeld.met een diameter van niet meer dan 20 mm,, vergemakkelijken nauwkeurig boren van concentrische en indexgaten.

Boorvermogen
1Aantal spindels: 1 stuks
2. Boring Diameter Range: φ40·φ80 mm Gekleurd gat Diameter: φ150 mm
3. Max. Boordiepte: 1500 mm
4Max. Klemlengtebereik:2000 mm
5. Max. Klemdiameter van Chuck: φ1250mm Klemdiameter van middenframe: φ100·320mm; φ300·680mm
6.Verplaatsbare afstand van de hydraulische kop: 300 mm
7. Geïndexeerde gatdiameter: φ600 mm
Boringssnelheid
1Maximale rotatiesnelheid van de boorstam: 650 r/min.
2Versnellingsbereik: ≤ 200 mm/min.
3. Snelle snelheid ≤ 2000 mm/min
Boringsnauwkeurigheid
1- Scheefheid: ≤1,0/1000 (lengte/diameter verhouding <100)
2. Afmetingsnauwkeurigheid: ≤ IT12
3Ruwheid: ≤Ra3.2
4Indekseringsnauwkeurigheid: ±1′
5. Rotatie nauwkeurigheid: ±3′
Machinevermogen
1Vermogen van de boorstammotor: 37 kW
2Olie koelvermogen:3.5 kW
3Oliepompmotor: 2×18,5 kW (dubbele pompgroep)
4Vermogen van de voermotor:2.5 kW
5Indeksservo motorvermogen: 2,5 kW
Hydraulisch systeem
1Maximale doorstroming: 450 l/min.
2Maximale druk: 5 MPa
3Filternauwkeurigheid:20 um
4.Olie tankvermogen: 2400 l
Basis afmeting en gewicht
1Ground Area: 7000 × 3500 × 2250 mm
2Afstand tussen de boorstam en de grond: 1600 mm
3Gewicht van de hoofdmotor: 16 ton
4Gewicht van het hydraulisch systeem: 3 T
