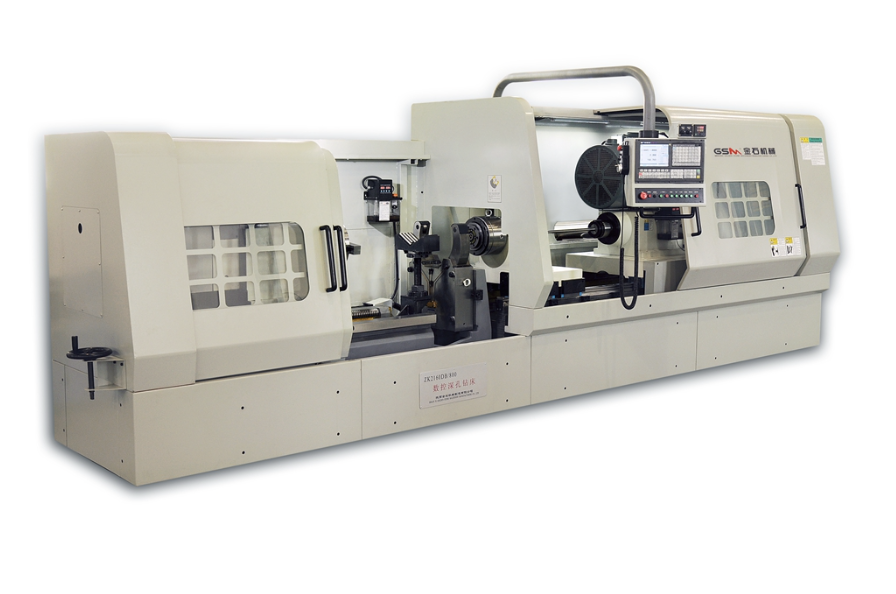

BTA-diepgatboormachine ZK2160*DB/1000

Technische details

Boorvermogen
1Aantal spindels: 1 stuks
2. Boringsdiameterbereik: φ16·φ60 mm
3. Max. Boorddiepte: 1000 mm
4Maximale werkstukdiameter: φ320 mm
5. Clamping Diameter van het middenframe: φ270 mm 6. Max. Werkstuklengte: 1000 mm
Boringssnelheid
1Max. Rotatiesnelheid van de boorstam: 1800 r/min.
2- Draaiingssnelheid van het werkstuk: 31,5 r/min
3Versnellingsbereik: ≤ 1500 mm/min.
4. Snelle snelheid ≤ 2000 mm/min
Boringsnauwkeurigheid
1- Scheefheid: ≤1,0/1000 (lengte/diameter verhouding <100)
2. Afmetingsnauwkeurigheid: IT8 IT11
3Ruwheid: Ra1.6 √ Ra3.2
Machinevermogen
1Vermogen van de boorstammotor: 30 kW
2Rotatievermogen van het werkstuk: 3,0 kW
3Olie koelvermogen: 0,8 kW
4Oliepompmotor: 11,0+11,0 kW (dubbele pompgroep)
5Vermogen van de voermotor: 1,8 kW 11 M.N.
6Totaal vermogen: 65 kW
Hydraulisch systeem
1Maximale doorstroming: 280 l/min.
2Maximale druk: 8 MPa
3Filternauwkeurigheid: 20 um
4.Olie tankcapaciteit: 1360 l
Basis afmeting en gewicht
1Ground Area: 5500 × 3000 × 1800 mm
2Afstand tussen boorstamcentrum en grond: 1070 mm
3Gewicht van de hoofdmotor: 6,5 ton
4Gewicht van het hydraulisch systeem: 2,5 ton
