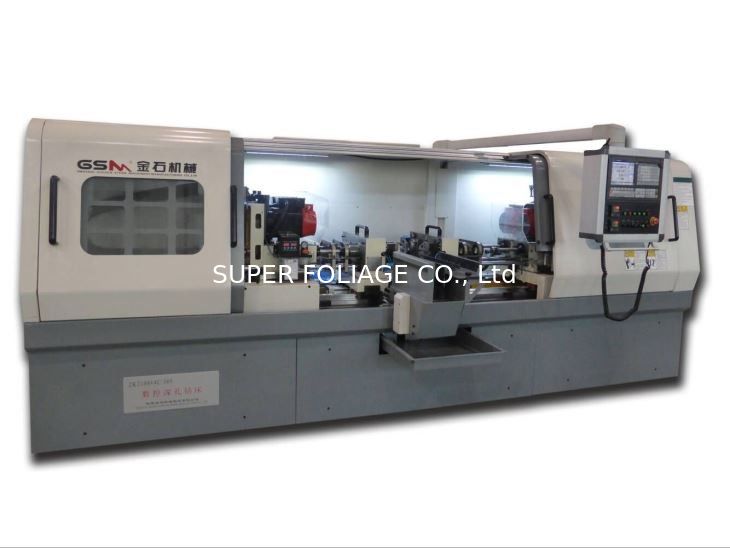

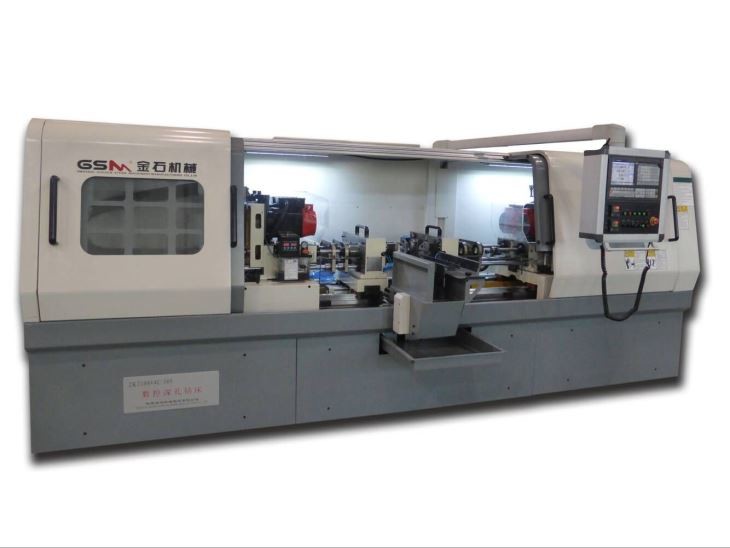

ZK2108X4C/300 Contra-roterende diepgatboormachine met goede ingangsprecisie

Voor deze contra-roterende vier-spindel boormachine wordt voornamelijk gebruikt om kleine gaten met een diameter van 1,5 mm tot 8 mm te boren, waarbij vanaf beide zijden wordt geboord om een hogere ingangsprecisie te verkrijgen. En het kan 22 werkstukken tegelijkertijd bewerken, wat de bewerkingsefficiëntie aanzienlijk verbetert.

Belangrijkste technische parameters

Verwerkingscapaciteit

1. Aantal spindels: 4 STUKS (elke kant heeft 2 spindels)

2. Boordiameter: 1,5 mm --- 8 mm

3. Boorlengte: 300 mm (vanaf één kant)

4. Buitendiameter van het werkstuk: ≤φ8,0 mm

5. Werkstuklengte: 110 mm --- 320 mm

6. Aantal werkstukken op het rek: 22 stuks

Verwerkingssnelheid

1． Max. rotatiesnelheid van de booras: 15000 tpm.

2． Rotatiesnelheid van het werkstuk: 0 tpm.

3． Voedingssnelheidbereik: ≤1500 mm/min.

4． Snelle bewegingssnelheid: ≤2000 mm/min.

5. Bewegingssnelheid van het rek: 2000 mm/min.

Verwerkingsprecisie

1． Scheefstand van het boorgat: ≤1,0/1000 boorlengte (werkstuk vast, trekverhouding ≤100)

2． Maatnauwkeurigheid: IT8 --- IT11

3． Ruwheid van het boorgat: Ra0.4—Ra1.6

Vermogen van de machine

1． Vermogen van de booras motor: 2X2.2KW (één motor voor 2 spindels)

2． Vermogen van de oliepomp: 2X4.0KW (één oliepomp voor twee spindels)

3． Vermogen van de voedingsmotor: 2X1.8 KW

4． Vermogen van de olietemperatuurkoelmachine: 2.87KW

Hydraulisch systeem

1． Max. debiet 4X20 L/min

2． Max. druk: 16MPa

3． Filterprecisie: 10um.

4． Oliecapaciteit: 960L

Basisafmetingen & Gewicht

1． Grondoppervlak (L*B*H): 4000*3000*1800

2． Afstand tussen boorascentrum en grond: 1070 mm

3． Hoogte van boorascentrum tot geleiderail: 297 mm

4. Afstand tussen spindels: 220 mm

5. Gewicht van de machine: 6,5T

Machinebewerkingsonderdeel

Typische toepassing: stapgat van uitwerperhuls, nokkenas etc. asonderdelen.
